电压(V) | 12V | 24V | IP等级 | IP66/67M |
空载电流(A) | ≤0.7A | ≤0.35A | 工作温度（℃） | -20~60(℃) |
负载电流(A) | ≤3.8A | ≤1.8A | 储存温度（℃） | -40~70(℃) |
最大功率(W) | 50W | 负载噪音（dB） | 60dB | |
外管材质 | 6063铝制材料/316不锈钢材料 | 直线间隙(mm) | 0.5-1 | |
丝杆材质 | T型钢 | 标准颜色 | 黑色/银色 | |
伸缩管材质 | 316不锈钢 | 认证 | CE,RoHS | |
螺母材质 | 铜/工程塑料 | 接头标准 | 无接头/4芯/6芯 | |
工作制（S2） | 工作2分钟，休息18分钟 | 标准前端连接头 | O型 | |
寿命（次） | ≥10K | 导线长度(m) | 1.5 | |
最大负载 | 100N | 300N | 400N | 600N | 800N | 1200N | 1800N | 2300N |
自锁力 | 150N | 600N | 600N | 1600N | 1600N | 1800N | 3600N | 3450N |
空载速度（标准） | 35mm/s | 25 mm/s | 18 mm/s | 12 mm/s | 12 mm/s | 6.8 mm/s | 4.5 mm/s | 3.5 mm/s |
负载速度（标准） | 30 mm/s | 17 mm/s | 14 mm/s | 9 mm/s | 8 mm/s | 5 mm/s | 3 mm/s | 2.5 mm/s |
空载速度（低噪音） | 25 mm/s | 25 mm/s | 16.5 mm/s | 13 mm/s | 8.5 mm/s | - | - | - |
负载速度（低噪音） | 23 mm/s | 20 mm/s | 14 mm/s | 10.5 mm/s | 7 mm/s | - | - | - |
行程（mm） | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
重量（铝）（kg） | 0.6 | 0.7 | 0.8 | 0.9 | 1 | 1.1 | 1.2 | 1.4 |
重量（不锈钢）（kg） | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 | 1.7 | 1.8 |
l 行程大小可定制。
l 最小行程20mm，最大行程500mm。
l 行程精度为±2毫米。
l 低噪音款推杆负载可选范围为0-800N。

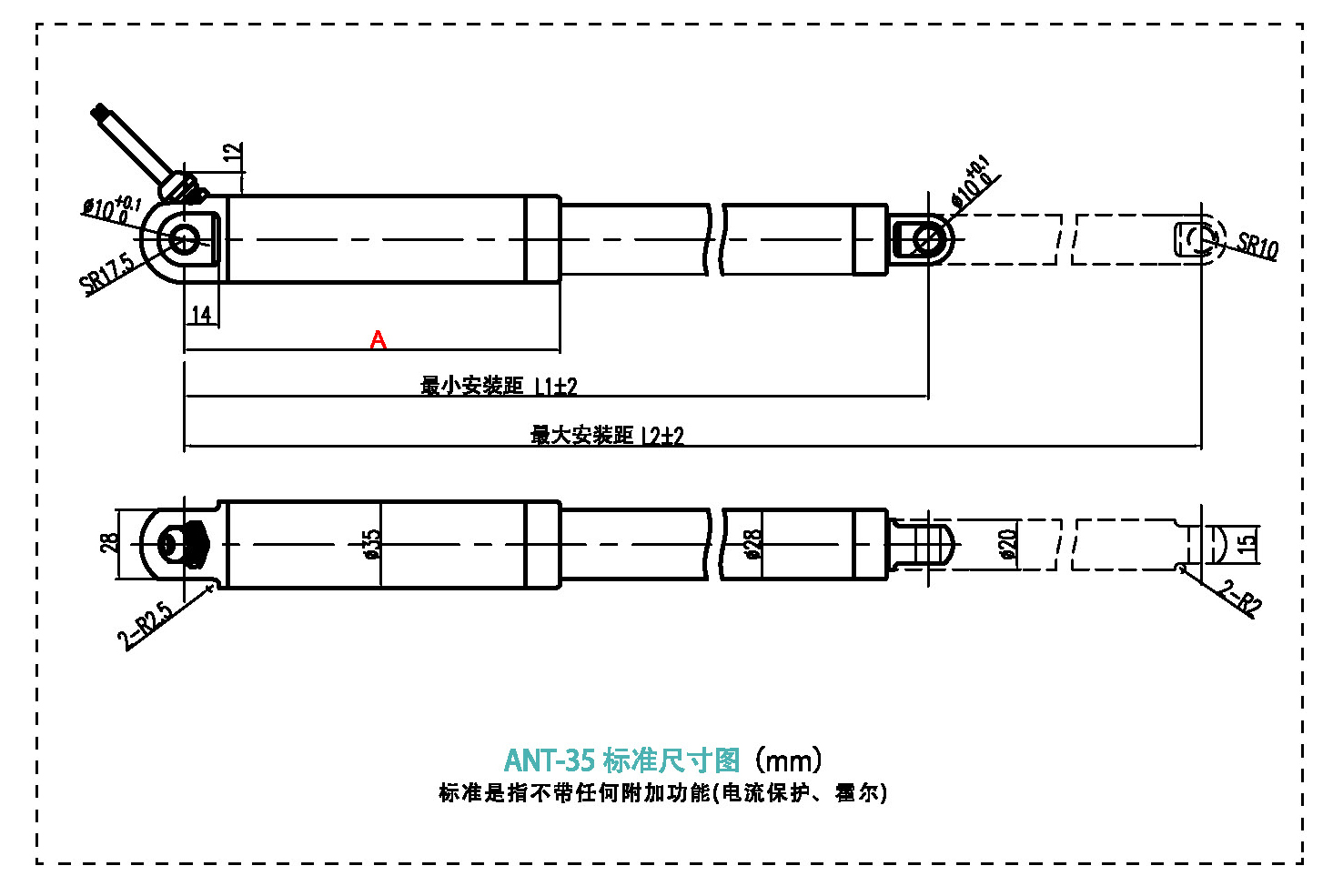

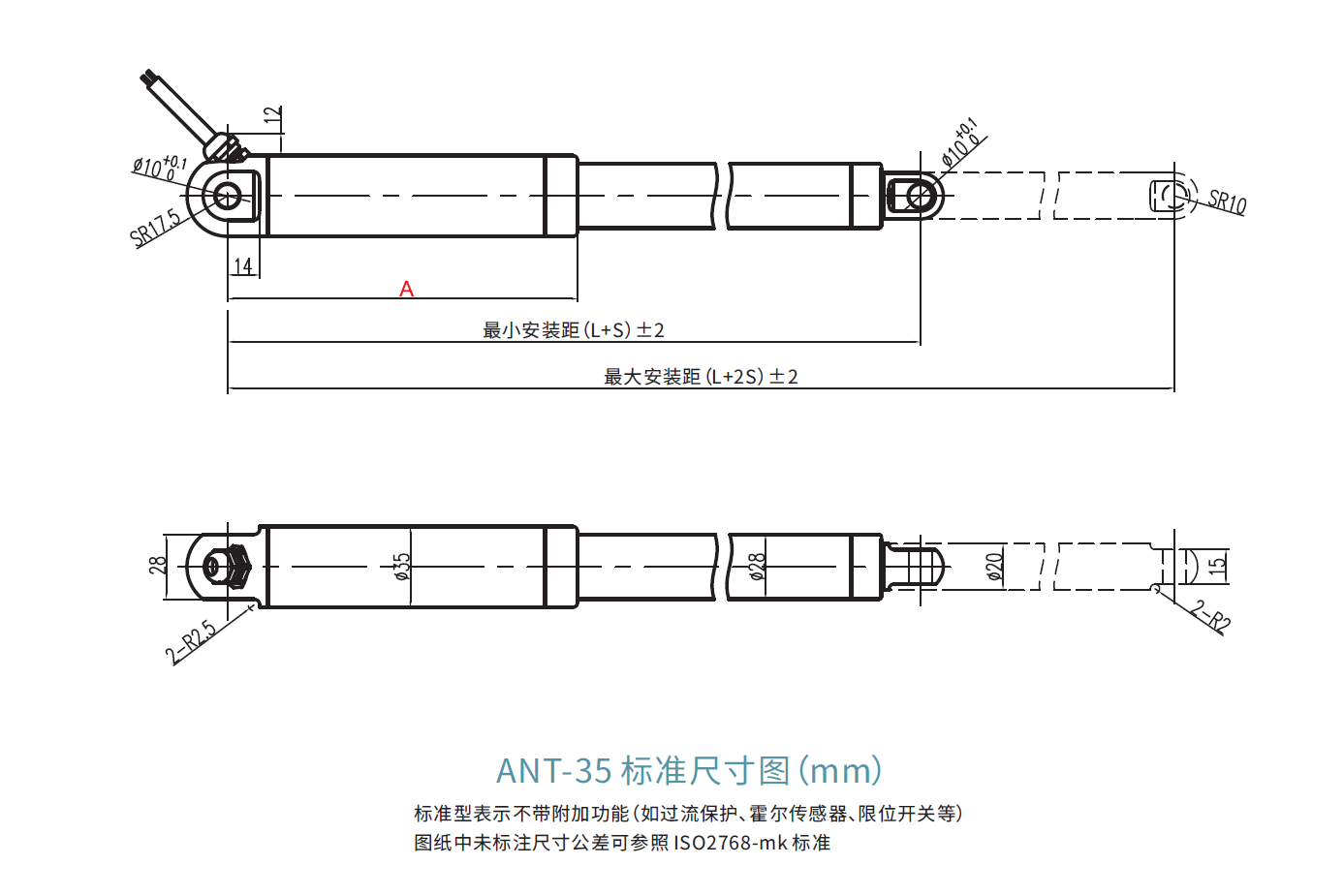

ANT-35最小安装距(行程≤400mm) |
(mm)
| 标准 | 霍尔传感器 | 过流保护 | |||
普通/ 防水的 | 低噪音 | 普通/ 防水的 | 低噪音 | 普通/ 防水的 | 低噪音 | ||
≤800N | L+S | 178+S | 188+S | 200+S | 200+S | 200+S | 208+S |
A | 121.5 | 131.5 | 143.5 | 143.5 | 143.5 | 151.5 | |
＞800N | L+S | 188+S | - | 208+S | - | 208+S | - |
A | 131.5 | - | 151.5 | - | 151.5 | - | |
ANT-35最小安装距(行程＞400mm) |
(mm)
| 标准 | 霍尔传感器 | 过流保护 | |||
普通/ 防水的 | 低噪音 | 正常/ 防水的 | 低噪音 | 普通/ 防水的 | 低噪音 | ||
≤800N | L+S | 220+S | 228+S | 220+S | 228+S | 220+S | 228+S |
A | 143.5 | 151.5 | 143.5 | 151.5 | 143.5 | 151.5 | |
＞800N | L+S | 228+S | - | 228+S | - | 228+S | - |
A | 151.5 | - | 151.5 | - | 151.5 | - | |
l 低噪音版本的噪音水平为56dB
l 选配IP67M/IP69K，最小值安装距在原有尺寸上增加13毫米。
限位开关
控制器可选
电线长度
行程长度

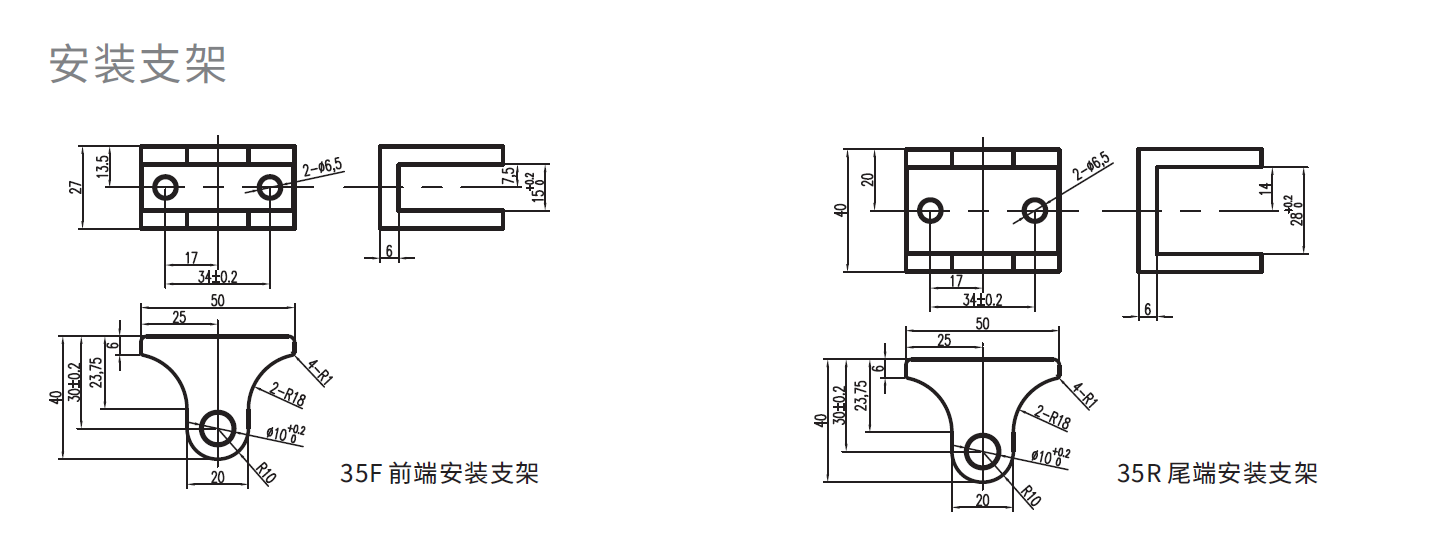

前后安装接头
安装尺寸
RAL颜色

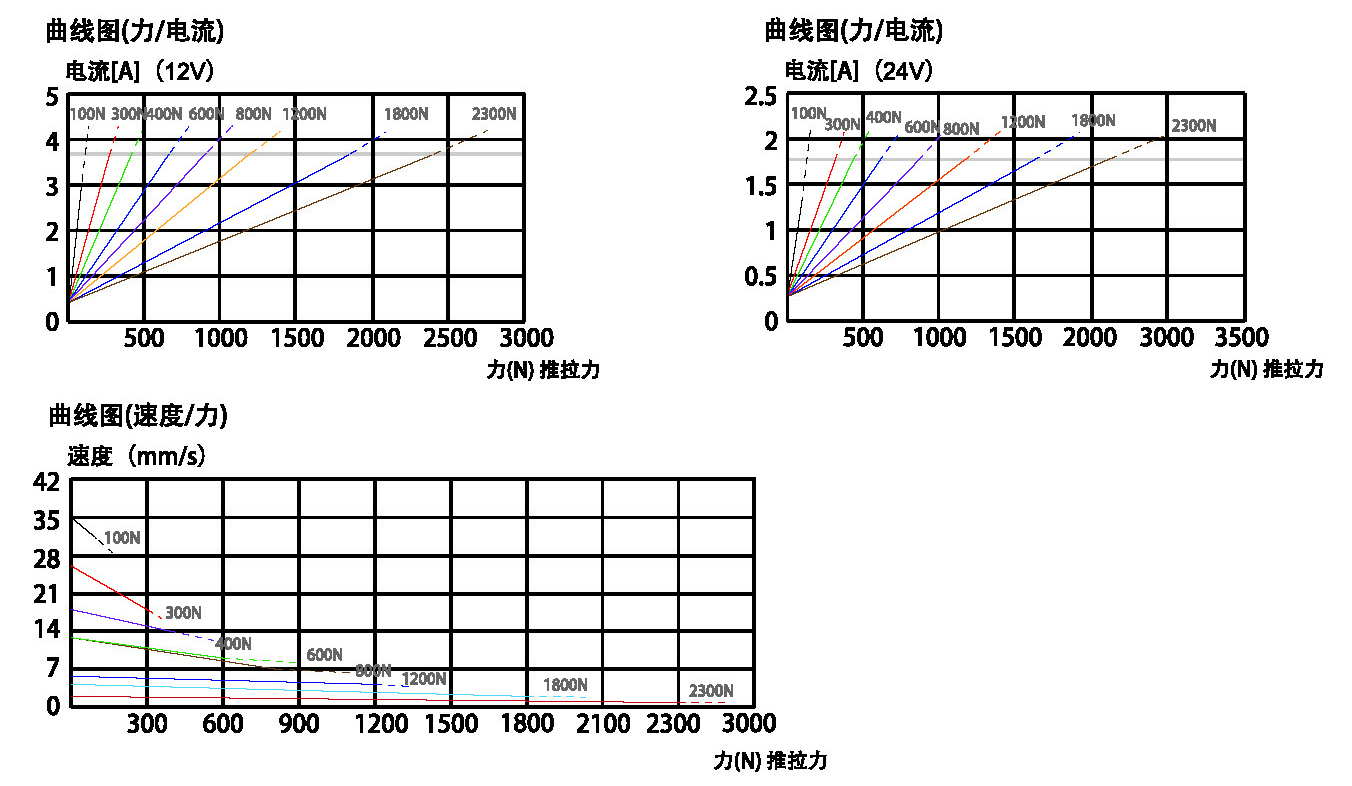

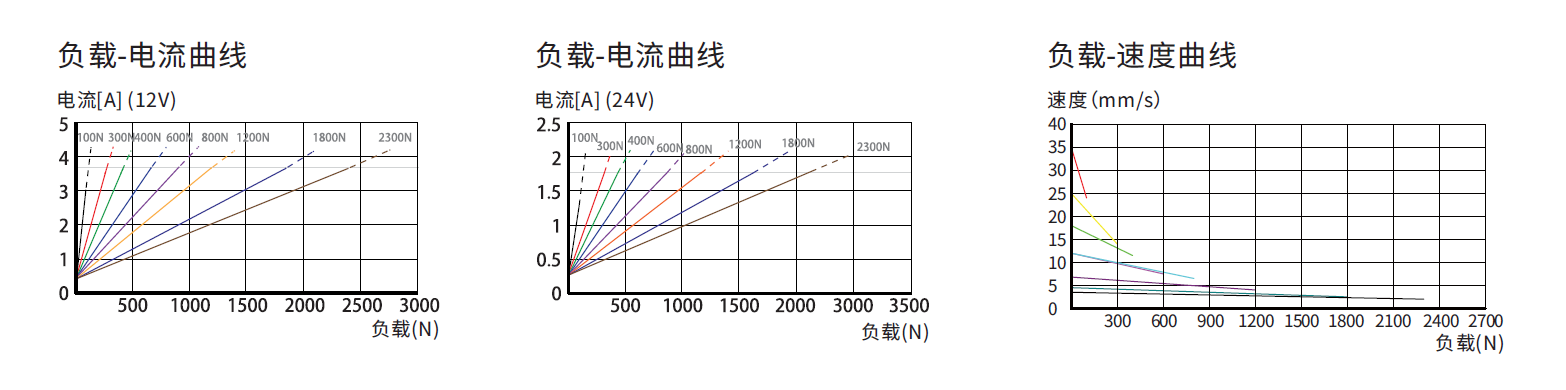

速度或电流精度：±15%，虚线部分的应用通常是不被推荐的。
